鋼結(jié)構(gòu)工程防腐處理可以提高鋼構(gòu)件的耐腐蝕性延長(zhǎng)使用壽命，不管采用哪種噴涂方法，都應(yīng)保證鋼結(jié)構(gòu)工程防腐要求的技術(shù)參數(shù)，今天分享噴涂的方法和每種方法在涂刷時(shí)應(yīng)注意哪些事項(xiàng)。

1.鋼結(jié)構(gòu)工程采用手工涂刷

1)涂刷方向應(yīng)一致，接槎應(yīng)整齊，上下兩道油漆涂刷方向相互垂直，前道油漆實(shí)干后可涂刷下道油漆。

2)表面凹凸不平時(shí)，應(yīng)將第一道底漆稀釋后多次涂刷，滲人凹陷空隙處。

3)徐刷期間應(yīng)不斷攪和漆液，控制工作幅度和稠度，不流墜、不顯刷紋。

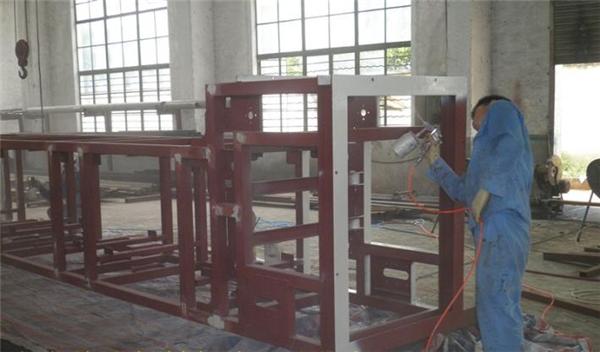

2.鋼結(jié)構(gòu)工程采用噴涂法

1)噴槍應(yīng)根據(jù)作業(yè)條件、涂料使用量和供給方式等選用。

2)噴涂壓力、噴出量、噴霧形狀和幅度等應(yīng)調(diào)整到合適狀態(tài).

3)噴槍與鋼構(gòu)件表面應(yīng)選擇合適的角度和距離.

4)噴涂應(yīng)平行移動(dòng)、速度一致.

5)噴涂前，對(duì)難以噴涂部位宜預(yù)先進(jìn)行手工涂刷

3.鋼結(jié)構(gòu)工程采用金屬熱噴涂

金屬熱噴涂工藝有火焰噴涂法、電弧噴涂法和等離子噴涂法等.目前鋼結(jié)構(gòu)工程上應(yīng)用的熱噴涂方法以火焰噴涂法為主。該方法用氧氣和乙炔焰熔化金屬絲，由壓縮空氣吹送至待噴涂結(jié)構(gòu)表面.

1)功采用的壓縮空氣應(yīng)干燥、潔凈.

2)噴槍與表面宜成直角，噴槍的移動(dòng)速度應(yīng)均勻，各噴涂層之間的噴槍直向應(yīng)相互垂直。交叉覆蓋。

3)一次噴涂厚度宜為25-80 um,同一層內(nèi)各噴涂帶之間應(yīng)有1/3的重疊寬度

4)當(dāng)大氣溫度低于5℃或鋼結(jié)構(gòu)表面溫度低于露點(diǎn)3℃時(shí)，應(yīng)停止熱噴涂操作。
